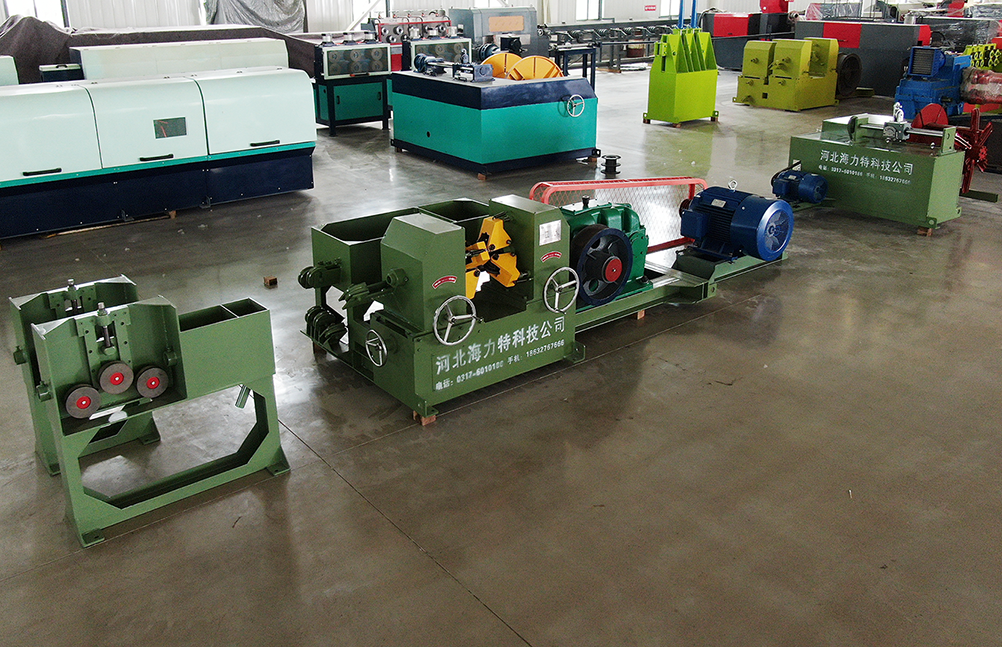

数控智能管涵专用冷轧带肋钢筋机组，专为管涵行业而设计，严格按照欧洲标准生产，采用PLC控制，配备全自动智能收线系统；可生产3-12mm的冷轧带肋钢筋及冷拔丝，可满足管涵行业自用及中小型加工厂的生产需求。
A：设备生产量
|
公称直径d/mm |
每分钟120m |
每小时60分钟 |
理论重量kg/m |
每小时重量/kg |
|
3.5 |
120m-200m |
60min |
0.075 |
540-900 |
|
4 |
120m-200m |
60min |
0.099 |
712.8-1188 |
|
5 |
120m-200m |
60min |
0.154 |
1108-1848 |
|
6 |
120m-200m |
60min |
0.222 |
1598-2664 |
|
7 |
120m-200m |
60min |
0.302 |
2174-3624 |
|
8 |
120m-200m |
60min |
0.395 |
2844-4740 |
|
9 |
120m-200m |
60min |
0.499 |
3592.8-5988 |
|
10 |
120m-200m |
60min |
0.617 |
4442.4-7404 |
|
11 |
120m-200m |
60min |
0.746 |
5371.2-8952 |
|
12 |
120m-200m |
60min |
0.888 |
6393.6-10656 |
B:设备参数
|
技术参数 |
|
|
设备型号 |
30000T |
|
原材料放线架 |
承重3吨以上 |
|
线材抗拉强度选材范围 |
Q235或hpb300(指是作为推荐不作为依据) |
|
原材料钢丝直径 |
5.5 - 14 mm |
|
盘条线圈内径 |
800 mm |
|
盘条线圈外径 |
1,200 mm |
|
盘条线圈高度 |
1,700 mm |
|
盘条重量 |
Max 2,000 kg |
|
成品收卷 |
|
|
收线盘的内径 |
Ø 510 mm |
|
收线盘外直径 |
Ø 900 mm |
|
收线盘的高度 |
460mm |
|
收线盘最大的重量 |
Max 1,000 kg |
|
控制技术 |
变频 |
|
设备使用电压 |
380V 50Hz |
|
钢筋成品直径 |
Φ4-13mm Φ3-11mm Φ3.5-11mm |
|
最大生产线速度 |
3.3m/s |
|
放线方式 |
采用高架放线 |
|
除锈机 |
采用滑道加丝杠调节，除锈轮为铬12材质，除锈轮直径140mm |
|
拉丝机 |
采用集成设计，减速机型号为硬齿面350减速机 |
|
集成卷筒数量 |
3+1或4+1或5+1（选配） |
|
轧机 |
采用180或150型轧机，轧辊为：合金碳化钨或铬12（选配） |
|
电机 |
采用国标二级能耗或西门子欧标一级能耗点金，功率为75KW或55KW(选配） |
|
轧辊直径 |
Ф180或Ф150（选配） |
|
冷却方式 |
水 |
|
电控柜 |
控制全套生产线，带智能乱线、断线停车装置，采用变频调速，配有启停遥控器 |
|
传动方式 |
皮带 |
|
安装长度 |
30米 |
|
|
|
|

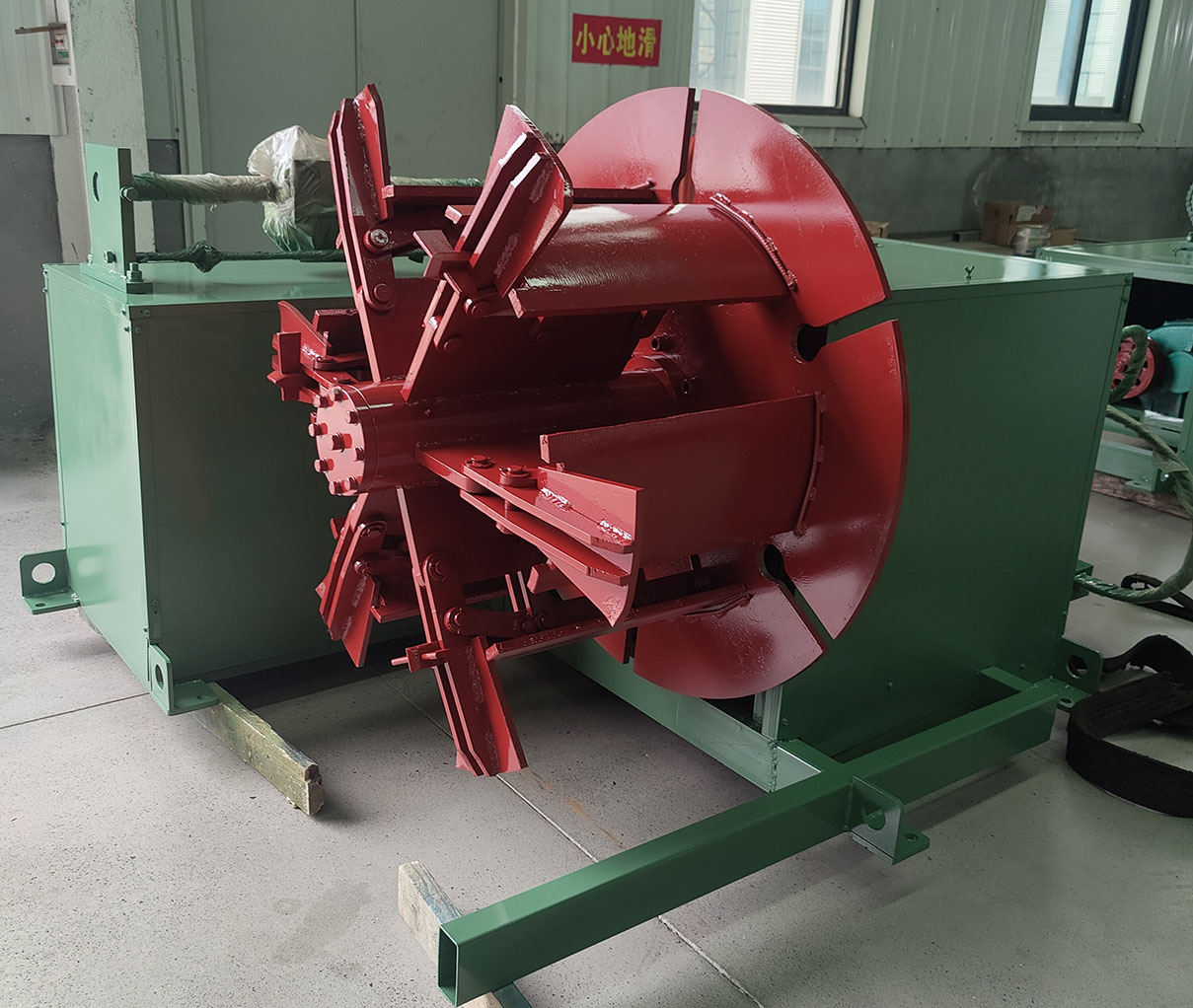

智能收线机 |
功率为11KW+3KW |
|
收线机拖料小车 |
承重1.5T |
